Cara Membuat List HTML & Menu Sederhana (Basic of Unordered List)

Pada dasarnya, hampir semua menu menggunakan struktur HTML list, dalam hal ini adalah unordered list (tag ul) atau daftar tak berurutan yang merangkum keseluruhan list (tag li). Segala bentuk navigasi yang berupa menu menggunakan struktur dari tag-tag tersebut dan kemudian ditambahi dengan aturan-aturan yang membentuk tampilan, fungsi, serta efek yang menarik (CSS dan Javascript).

Unordered list digunakan untuk membentuk susunan list/daftar yang tidak disusun berdasarkan urutan angka.  Sedangkan untuk struktur list yang berurutan (ordered list <ol>) disusun berdasarkan urutan angka; dari 1, 2, 3, dan seterusnya. Tentang ini, akan saya bahas pada kesempatan posting selanjutnya.

Dengan sedikit styling, list tersebut akan muncul dengan diawali titik, gambar, ataupun simbol lain sesuai dengan aturan list styling yang dibawa oleh template. Secara advanced, dengan ditambahi styling, fungsi, dan efek, list akan menjadi menu horizontal, vertical, atau menu-menu lain yang sangat menarik dan eye-catching.

Struktur dasar dari unordered list diawali dengan tag <ul> dan ditutup dengan closing tag <ul>. Di dalamnya terdapat susunan list-list yang masing-masing berada dalam tag <li> dan </li>.

<ul>
<li>text/item disini</li>
<li>text/item disini</li>
<li>text/item disini</li>
<li>text/item disini</li>
<li>text/item disini</li>
</ul>

Tanpa aturan luas dan tinggi, baik dengan HTML maupun CSS, tampilan list akan muncul dalam urutan per baris:

• text/item disini
• text/item disini
• text/item disini
• text/item disini
• text/item disini

Ide penggunaan list sederhana ini akan mempermudah dalam membuat list secara manual, baik untuk kepentingan membuat list di dalam posting maupun membuat menu yang akan ditampilkan di sidebar. Hampir seluruh navigasi menu di bagian sidebar blog ini saya buat dengan menu list manual. Mengapa? Ada beberapa alasan kuat mengapa saya membuat menu list secara manual:

1. Kostumisasi isi lebih mudah daripada harus menggunakan widget khusus, misalnya label. Kita dapat dengan mudah melakukan perubahan tanpa harus mengedit Template HTML. Misalnya ketika harus mengubah anchor text, mengaplikasikan atribut (misalnya atribut nofollow) pada label, dan bebas melakukan CSS styling.
2. Tahukah bahwa sebagian besar widget yang memuat automatic generated list seperti popular post, recent post, dan widget-widget navigasi lain yang kebanyakan menggunakan feed links atau redirect links? Link-link semacam itu tidak di-indeks oleh search engine, sebagaimana yang telah dijelaskan Google dalam Panduan dan Kriteria Google Quality Content. Untuk memperkuat page structure, sebaiknya perbanyak link list yang langsung mengarah ke link/halaman yang dituju.
3. Dapat dengan sesuka hati mengatur isi menu, tanpa hasil generating dari widget yang kadang tidak sesuai dengan keinginan. Misalnya, untuk popular post, anda dapat dengan mudah memanipulasi isinya untuk memaksimalkan posting yag jarang terjamah pengunjung. :P
4. Dapat membuat list non menu (yang bukan digunakan sebagai navigasi) dengan mudah di bagian sidebar. Misalnya untuk membuat list tertentu yang berfungsi sebagai informasi (anda dapat melihat contohnya di bagian sidebar kanan bawah, tepatnya di bawah logo copyscape  ^_^).

Untuk membuat list menu yang berisi link, cukup tambahkan tag a beserta anchor text-nya di dalam tag li:

<ul>
<li><a href="#">anchor text</a></li>
<li><a href="#">anchor text</a></li>
<li><a href="#">anchor text</a></li>
<li><a href="#">anchor text</a></li>
<li><a href="#">anchor text</a></li>
</ul>

Contoh hasilnya:

• Tips Meningkatkan Jumlah Pageview Blog
• Cara Membuat Menu/Navigasi Breadcrumbs di Blogger/Blogspot
• Memahami Karakteristik dan Cara Optimalkan Label Blogger
• Fitur Baru: Blogger Custom Favicon dan Cara Membuatnya
• HTML Link, Link Gambar, dan Atribut-atribut Penting

Anda dapat dengan mudah membuatnya di sidebar sebagai pengganti widget menu yang isinya dapat diatur secara manual, sehingga dapat di-handle secara penuh. Untuk membuat list menu semacam ini di sidebar, masuk ke Dashboard > Design/Rancangan > klik add a gadget/tambah gadget > pilih HTML/Javascript. Beri judul sesuai isi menu dan susun list sesuai keinginan. Tampilan list menu akan mengikuti aturan yang telah dibawa oleh template blog (inherited).

Itulah dasar dari unordered HTML list dan menu list. Selanjutnya ke depan saya akan presentasikan beberapa konsep lain dari berbagai macam elemen dan struktur list web/blog beserta styling-nya dan juga akan ada beberapa menu horizontal dan vertical yang akan saya persembahkan (Insya Allah).

Sumber:  http://buka-rahasia.blogspot.com/2011/06/cara-membuat-list-html-menu-sederhana.html

Kumpulan Efek - Efek Blog ( Lengkap )

Sebelum kita masuk ke intinya, terlebih dahulu saya ingatkan pada sobat  bahwa efek, animasi dan widget - widget serupa akan menambah beban loading blog sobat, jadi mohon di perhitungkan sebelum sobat memasang efek ini. Efek yang akan saya posting kali ini,

Rangkaian Stabilizer Sederhana

Rangkaian Stabilizer Sederhana – Stabilizer (stabiliser) adalah alat yang digunakan untuk menstabilkan tegangan arus listrik yang tidak stabil (tidak konstan) atau selalu berubah-ubah.Kinerja peralatan bisa tidak maksimal akibat tegangan arus listrik yang tidak stabil. Kalau voltage terlampau turun akan merusak peralatan dan voltage yang terlampau tinggi juga akan merusak peralatan. Misalnya akan terasa kurang dingin pada AC, akan terjadi hank pada komputer, akan mengganggu keakuratan pada sebuah alat tes.

Bagi Anda yang mempunyai komputer PC tentunya sudah sering mendengar kata stabilizer. Alat ini tidak bisa dipidahkan sebab untuk menjaga tegangan yang mengalir ke komputer mantap terus. Pada kesempatan kali ini kita akan membuat Rangkaian Stabilizer Sederhana. Walaupun

Rangkaian Stabilizer Sederhana

Rangkaian Stabilizer Sederhana – Stabilizer (stabiliser) adalah alat yang digunakan untuk menstabilkan tegangan arus listrik yang tidak stabil (tidak konstan) atau selalu berubah-ubah.Kinerja peralatan bisa tidak maksimal akibat tegangan arus listrik yang tidak stabil. Kalau voltage terlampau turun akan merusak peralatan dan voltage yang terlampau tinggi juga akan merusak peralatan. Misalnya akan terasa kurang dingin pada AC, akan terjadi hank pada komputer, akan mengganggu keakuratan pada sebuah alat tes.

Bagi Anda yang mempunyai komputer PC tentunya sudah sering mendengar kata stabilizer. Alat ini tidak bisa dipidahkan sebab untuk menjaga tegangan yang mengalir ke komputer mantap terus. Pada kesempatan kali ini kita akan membuat Rangkaian Stabilizer Sederhana. Walaupun

Rangkaian Stabilizer Sederhana

Rangkaian Stabilizer Sederhana – Stabilizer (stabiliser) adalah alat yang digunakan untuk menstabilkan tegangan arus listrik yang tidak stabil (tidak konstan) atau selalu berubah-ubah.Kinerja peralatan bisa tidak maksimal akibat tegangan arus listrik yang tidak stabil. Kalau voltage terlampau turun akan merusak peralatan dan voltage yang terlampau tinggi juga akan merusak peralatan. Misalnya akan terasa kurang dingin pada AC, akan terjadi hank pada komputer, akan mengganggu keakuratan pada sebuah alat tes.

Bagi Anda yang mempunyai komputer PC tentunya sudah sering mendengar kata stabilizer. Alat ini tidak bisa dipidahkan sebab untuk menjaga tegangan yang mengalir ke komputer mantap terus. Pada kesempatan kali ini kita akan membuat Rangkaian Stabilizer Sederhana. Walaupun sederhana, bukan berarti tidak bisa diandalkan. Alat ini bisa digunakan untuk menggantikan IC (regulator) seri 78XX.

Gambar Skema Rangkaian Stabilizer Sederhana

Daftar komponen :
R1 = 0,2 R2 K Ohm
R2 = Uo – Ur K Ohm
C1 = 150pF
C2 = 10uF/40 Volt
T1 = BC161
IC1 = CA 3130
Uo = tegangan keluaran
Ur = U D1
Seandainya memerlukan tegangan keluaran stabil 8 Volt maka diperoleh harga sebagai berikut :
Ur = 6,8
R1 = 220 Ohm
R2 = 1,2 K Ohm
R3 = 6,8 K Ohm

Di Indonesia, stabilizer sangatlah penting karena teganga arus listrik di sini tidak stabil. Mengingat masih kurang baiknya instalasi dan distribusi PLN di Indonesia yang pengaruhnya besar sekali terhadap tegangan, ngedip, naik turun, bahkan mati sama sekali. Hal ini membawa efek tidak baik terhadap peralatan elektronik, maka dengan penggunaan Rangkaian Stabilizer Sederhana ini dapat menjaga peralatan elektronik anda seperti komputer, televisi, kulkas dan Lin-lain baik di rumah-rumah, warnet maupun perkantoran agar selalu mendapatkan tegangan listrik yang stabil. Jika tegangan PLN sangatlah tidak stabil dan stabilizer tidak mampu menahan kestabilan tegangannya maka yang rusak adalah stabilizernya bukan alat elektronik anda.

Rangkaian Walkie Talkie

Rangkaian Walkie Talkie – Menurut Wikipedia, Walkie talkie adalah sebuah alat komunikasi genggam yang dapat menghubungkan dua orang atau lebih dengan menggunakan gelombang radio. Kebanyakan walkie talkie digunakan untuk melakukan kedua fungsinya yaitu berbicara ataupun mendengar. Walkie Talkie dikenal dengan sebutan Two Way Radio ataupun radio dua arah yang dapat melakukan pembicaraan dua arah, yakni berbicara dan mendengar lawan bicara secara bergantian. Walkie talkie dapat digunakan dalam jarak 0,5 Km sampai dengan 2,5 Km tanpa menggunakan biaya pulsa seperti menelpon memakai telepon atau handphone. Walkie talkie merupakan sebuah transceiver dikarenakan ia memiliki two way radio tersebut. Alat ini memiliki radio transmitter dan sinyal penerima komunikasi radio.

Rangkaian Walkie Talkie yang kami sajikan di sini merupakan rangkaian yang cukup sederhana. Untuk pembuatan walkie talkie harus dibuat sebanyak dua buah sebagai sarana komunikasi antar teman. Jarak yang dapat ditempuh oleh Walkie Talkie ini sekitar 500 meter untuk lokasi yang banyak gedungnya. Namun kalau di tempat yang lapang semacam sawah atau daerah pegunungan yang masih belum banyak terhalang pepohonan maka jarak yang ditempuh akan lebih jauh lagi.

Gambar Skema Rangkaian Walkie Talkie

Rangkaian Parametrik Equalizer

Rangkaian berikut ini adalah Rangkaian Parametrik Equalizer atau yang disingkat dengan nama Para Q. Alat ini aslinya buatan luar negeri, di sini kami sajikan untuk Anda coba sendiri. Perhatikanlah skemanya dengan teliti baru mencoba merakitnya.

Adapun cara kerja Rangkaian Parametrik Equalizer ini sebagai berikut. Rangkaian ini akan bekerja normal bila pemasangannya benar. Alat ini mempunyai respon frekuensi pada dua, tiga puncaknya antara range frekuensi 50 Hz sampai dengan frekuensinya mencapai angka 15 Hz, itu bila sistematiknya parametrik model grafik yang banyak dijual di pasaran sekarang ini. Rangkaian yang ditampilkan di sini memiliki model yang lain yaitu mampu beroperasi pada frekuensi antara 50 Hz sampai 11 Hz dengan faktor Q1 sampai 25, sebab ukuran respon terbaiknya di atas nilai 1 Hz. Dengan cara ini maka dihasilkan suara tiruan seperti aslinya. Untuk ini perlu diberikannya data sebagai berikut sebelum mulai merakitnya.

Sebelum alat ini disambungkan ke sumber catu dayanya (bila sudah selesai dirakit), control potensiometernya diletakkan dulu pada posisi menengah dan saklar by pass-nya dalam keadaan tertutup. Bila posisinya sudah begitu maka sinyal input akan sama dengan sinyal outputnya. Untuk selanjutnya lihat gambar skema di bawah ini.

Gambar Skema Rangkaian Parametrik Equalizer

Pasanglah komponen IC dengan memakai soket,

Rangkaian Penguji Kelancaran Kabel

Rangkaian Penguji Kelancaran Kabel adalah rangkaian elektronika berupa tester yang dapat mengecek dan mengetahui kondisi suatu kabel/kawat apakah masik bagus atau tidak. Kabel merupakan komponen elektronika yang digunakan untuk mentransmisikan sinyal/arus listrik dari satu tempat/bagian ke tempat lain. Selain itu, untuk menyambungkan/menghubungkan antar bagian komponen dalam sebuah rangkaian tertentu sehingga rangkaian tersebut berfungsi

Mengukur Kerusakan Fet Dengan Multimeter

FET is divided into two families: Junction FET (JFET) and Insulated Gate FET (IGFET) or also known as Metal Oxide Silicon (or semiconductor) FET (MOSFET). In contrast to the IGFET, the JFET gate terminal forming a diode with the channel (semiconductor material between the Source and Drain). In its function, this makes N-channel JFET to be a solid-state version of the vacuum tubes, which also forms a diode between the grid and cathode. And also, both (JFET and vacuum tubes) work in "depletion mode", both have a high input impedance, and they conduct electrical current under the control of the input voltage.

Mengukur Kerusakan Fet Dengan Multimeter

Determination of FET performed by investigators x100 range of black and red on the Source Gate. When the needle to deviate, then the FET is kanalP Janis and if not, the FET is the channel N.

Rangkaian Penguji (tester) Dioda Zener

This is a circuit of zener diode tester which tests zener diodes with breakdown voltages extending up to 120 volts. The main advantage of this circuit is that it works with a voltage as low as 6V DC and consumes less than 8 mA current.

Penguji (tester) Dioda Zener

The circuit can be fitted in a 9V battery box. Two-third

Rangkaian Penguji FET| Mosfet

MISFET or FET is a related term meaning insulated-gate field-effect transistor, and is almost synonymous with MOSFET. This device used for amplifying or switching electronic signals. The basic principle of the device adalah voltage on the oxide-insulated gate electrode can induce a conducting channel between the two other contacts called source and drain. The channel can be of n-type or p-type, and is accordingly called an NMOSFET or a PMOSFET (also commonly nMOS, pMOS). It is by far the most common transistor in both digital and analog circuits, though the bipolar junction transistor was at one time much more common.

Circuit symbols Mosfet

Rangkaian Penguji FET| Mosfet

This circuit is used to test N-Mosfets, whether it works or not. If it is not working, the LED will not flash. If Mosfet is working it will operate in the astable multivibrator circuit causing the Led to flash.

This circuit can test almost any N-Mosfets As a common emitter buffer that also drives the led as it receives pulses from the Mosfet drain, this circuit uses the NPN transistor

Skema Rangkaian Penguji FET

Rangkaian Pengukur Kapasitas Kapasitor (Kapasitas Meter)

Capacitor or often referred to as the capacitor is a device that can store energy in electric fields, collected by an internal imbalance of electric charge. Capacitor has a unit called the Farad. Identified capacitor has two legs and two poles of positive and negative and has a liquid electrolyte and usually cylindrical. Whereas the other species most of the lower capacity values, do not have a positive or negative poles on foot, mostly flat, round brown, red, green and others such as tablets or buttons.

Rangkaian Pengukur Kapasitas Kapasitor

This capacitance meter circuit which can be used to measure the size

Infra Red Remote Tester

The circuit is very effective to test the remote controls what still works or not, the remote record will be tested using infra red. Examples of the TV remote, AC and others. Please try I am sure 100% will be successful.

Rangkaian Remote Tester

The workings of the circuit is very simple, when the infra red sensor receive infrared signals pin 2 sensor will produce a voltage, this voltage will drives the PNP transistor so that the LED lamp and piezo disc (BZ) is active. for the power supply

Op-Amp Pre-Amp Mic

This is the circuit of Op-Amp Microphone Preamplifier using a single power supply, this circuit suitable for dynamic or electret microphones. Nothing too special here. The Schematic is shown using a dynamic microphone, for use with an electret a pair of suitable biasing resistor is required to power the electret microphone.

Skema rangkaian op-amp pre-amp mic

Note:

• use a capacitor with voltage 25volt or more
• so that the sound produced maximal

Op-Amp Pre-Amp Mic

Kristal Tester

In the world of electronics using crystal oscilator almost always in use. In the circuit below is a series to test the crystal. (Not measuring frequensy). With this circuit we could find out whether

Rangkaian Konverter Tegangan USB Port (5 Volt menjadi 12 Volt)

Rangkaian Konverter Tegangan USB Port ini  dapat mengkonversi tegangan 5V DC dari port USB komputer menjadi tegangan 12V DC dan rangkaian seperti ini akan menemukan banyak aplikasi pada perangkat yang ditenagai dari sistem USB. Inti dari rangkaian ini adalah IC LT1618 yang merupakan konverter arus yang konstan dan peningkat tegangan yang konstan. IC ini memiliki berbagai macam tegangan input dari 1,8 sampai 18V DC dan tegangan output bisa mencapai 35V DC.
Dalam rangkaian resistor R1, R2 mengatur tegangan output. Pin nomor 9 adalah pin shutdown, tegangan yang kurang dari 0.3V menuju pin ini akan mematikan IC. Pin nomor empat adalah tingkat arus untuk mengatur pin. Tingkat arus tegangan dapat dikurangi dengan menerapkan tegangan DC ke pin ini. Jika pengaturan ini tidak diperlukan, hubungkan pin ini ke ground dan Anda dapat menghilangkan komponen R3, R5 dan Q1.

Catatan:

•      C2 dan C3 harus bernilai minimal 15V.
•      Tegangan Kurang dari 0,3 V pada pin shutdown, akan mematikan IC.
•      Tegangan output diatur oleh persamaan berikut R1 = R2 ((Vout / 1.263V) -1).

Rangkaian Transistor Tester

adalah merupakan rangkaian yang simpel dibanding dengan penguji transistor lain yang bermanfaat untuk teknisi serta mahasiswa. Rangkaian ini bisa dengan mudah dirangkai pada suatu papan pcb. Komponen dasar elektronik seperti resistor, dioda led serta ne5555 dipakai untuk mengembangkan

Rangkaian tester servo

Rangkaian tester motor servo pada gambar rangkaian dibawha berfungsi untuk mengetahui kondisi motor servo. Pada umumnya motor servo dikatakan dalam kondisi baik apabila motor servo dapat bergerak dalam 2 arah sesuai dengan spesifikasi motor servo tersebut. Rangkaian tester motor servo ini dibuat menggunakan IC NE555, pada dasarnya rangkaian tester motor servo ini adalah rangkaian astabil multivibrator yang memiliki pulsa output 50 Hz dengan duty cycle dapat dipilih dalam dua (2) pilihan. Kedua pilihan tersebut adalah untuk mengetest gerakan motor servo  searah jarum jam atau berkebalikan arah jarum jam. Pada rangkaian tester motor servo ini pilihan tersebut dinakan dengan tombol forward dan tombol reverse.  Rangkaian tester motor servo ini bekerja dengan baik pada sumber tegangan + 6 volt DC. Rangkaian motor servo dan komponen untuk membuat rangkaian tester ini dapat dilihat langsung pada gambar berikut.

Rangkaian Tester Motor Servo

Pada dasarnya tester motor servo ini adalah astabil multivibrator yang memberikan pulsa output dengan frekuensi 50Hz dengan periode 20 ms dan duty cycle dapat diatur dalam 2 pilihan lebar pulsa positif antara 0,9 ms dan 2,1 ms melalui tombol forward dan tombol reverse. variasi lebar pulsa positif 0,9 ms dan 2,1 ms tersebut digunakan karena motor servo akan bergerak searah jarum jam pada saat lebar pulsa positifnya lebih dari 1,5 ms dan akan bergerak berlawanan arah jarum jam bila lebar pulsa kurang dari 1,5 ms. Tester motor servo ini dapat mengetahui kondisi motor servo dengan cara mengetest putaran motor servo dalam 2 mode yaitu bergerak searah jarum jam dan bergerak berkebalikan arah jarum jam. Tombol forward digunakan untuk test motor servo bergerak searah jarum jam dan tombol reverse untuk test motor servo bergerak berlawanan arah jarum ja. Apabila motor servo dapat berputar dalam 2 arah sesuai tombol yang ditekan dan sesuai spesifikasi motor servo maka motor servo tersebut dikatakan dalam kondisi baik, apabila salah satu mode test atau semua mode test tersebut tidak dapat dioperasikan pada motor servo tersebut maka motor servo tersebut dalam kondisi rusak.

Rangkaian Power Aktif Stereo 100 Watt

Bagi Anda yang suka merakit komponen audio

Rangkaian Power Box Portabel

Rangkaian Power Box Portabel - Ingin mengisi ulang pemutar musik portabel Anda melalui power antarmuka USB? Atau ingin memberi energi sirkuit berbasis mikrokontroler menggunakan sel penlight tunggal? Berikut adalah sirkuit yang menarik yang dapat menghasilkan 5 Volt DC (pada 200mA max) dari sel AA biasa berukuran 1.5 Volt yang stabil

Rangkaian Tester Baterei Kering (Sel)

Rangkaian Tester Baterei Kering (Sel) – Tester ini  dapat menguji berbagai jenis baterei kering (sel) dan baterei rechargable dengan tegangan kurang dari 2 Volt.

IC TDA8357J pada TV Sharp Universe

TV Sharp Universe di tempat saya termasuk TV yang paling sering masuk bengkel. Data TV ini :

• IC TDA9381PS--IX3368CEN4 (micom), 24C04 (eeprom), TDA7056 (audio), TDA8357J (vertikal), STR6653 (regulator), T573J (reset), 48M033 (supply 3,3V), KIA7808A (supply 8V), KIA7805A (supply 5V), SE115N (B+ 115V)
• FBT: F0193PEN1-SA.
• Titik-titik proteksi dapat klik di sini dan di sini.

Kasus paling sering yang saya jumpai pada TV ini adalah masalah vertikal, ditandai dengan satu atau beberapa garis horisontal, kadang di tengah-tengah tapi kadang pula di atas, dan tentu saja protek.

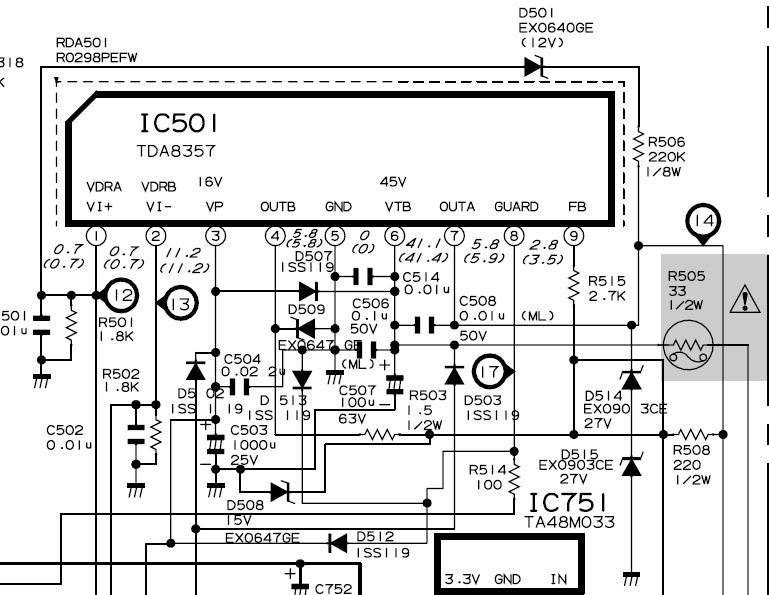

skema TDA8357J pada TV Sharp Universe

Pengalaman saya yang paling sering pada bagian vertikal ini adalah:

• solderan kendor pada pin-pin IC dan komponen sekitarnya terutama yang SMD, untuk solder ulang mungkin perlu membersihkan lem yang ada di titik solderan terlebih dulu.
• R 505 (33 ohm 1/2 watt) pada catu 45V terbakar, saya pernah keliru menggantinya dengan 22 ohm (gara-gara nggak ada skema dan nggak ada yang mau dicontoh) lalu main kira-kira berdasarkan bekasnya yang masih sedikit kemerah-merahan, akibatnya TR H-OUT jadi tidak awet.
• kadang-kadang ICnya itu sendiri yang rusak, pernah juga elco pada supply 45V (100u/63V) dan pada supply 16V-nya (1000u/25V) kering.
• dari gambar skema di atas: protektornya adalah D502 (pin 3) dan D503 (pin 6).

Memperbaiki CRT dengan CRT_Restorer

Sesuai dengan namanya: CRT_Restorer, tentu tujuannya mengembalikan kondisi CRT yang sudah bermasalah ke keadaan semula, terutama yang dikarenakan 'ngupil' antara G1 dengan Katodanya.

MERESET TV

• cacat.
• Telah melakukan back-up dari IC Eeprom aslinya, atau

Titik penting pada TV Sharp Wonder - Universe

Semua titik solderan pada TV tentu penting, tetapi tentu tak semua yang perlu dipikirkan.

Pelangi Polytron Diva MX-5202

TV Polytron 21 inch bertuliskan DIVA dan bernomor seri MX 5202 di belakangnya menjadi pasien servis

Seumur-umur belum pernah saya punya mesin cuci, makanya soal mesin cuci ya katrok beneran, lha rumahnya dekat kali yang airnya melimpah makanya nggak pernah kepingin punya mesin cuci, tapi sebagai penggemar utak-atik alat teknik ada aja keberuntungannya, kok ya ada orang yang nyuruh saya ngotak-atik mesin cucinya yang rusak. Bagi saya tentu saja pantang bilang tidak bisa, adalah kehormatan dikasih kesempatan seperti itu. mesin cuci 2 tabung Dalam sehari ada 2 orang yang minta tolong agar saya ke rumahnya memperbaiki mesin cuci, kerusakannya kedengarannya sama, tidak muter tapi mendengung, yang satu merk Sharp, dan yang satunya Sanyo. Keduanya model 2 tabung (bagian cuci dan pengering sendiri-sendiri). wiring diagram mesin cuci Berhubung saya masih gaptek ya sebelum datang ke rumahnya saya main dulu ke tempat mbakyu-mbakyu mantan PRT (pembantu rumah tangga). Saya tanya-tanya belajar cara menggunakan mesin cuci, kan mereka sudah pengalaman di tempat Bossnya dulu. ...Tentu saja saya ditertawakan, mosok ada tukang servis kok ngoperasikan mesin cuci aja belum bisa, tapi biar aja, memang katrok, tapi lihat saja nanti hasilnya..... hahaha... Setelah agak mudeng saya lalu buka internet, nggoogling cari ilmunya servis mesin cuci. Setelah baca-baca barulah meluncur ke rumah si empunya. Sampai di tempat terus ngecek keadaannya. Yang merk Sharp bagian pengeringnya yang nggak muter, kalau dihidupkan pengeringnya cuma mendengung saja. Sedang yang merk Sanyo yang nggak muter bagian pencucinya, gejalanya sama, jika dihidupkan bagian pencucinya nggak muter tapi mendengung. skema mesin cuci kapasitor mesin cuci Ternyata solusinya mudah saja, keduanya sama-sama minta ganti kapasitor. Untuk mengatasinya, pertama perhatikan skemanya dulu di belakang mesin cuci, lalu buka tutup belakang, alat yang diperlukan cuma obeng dan tang, perhatikan kabel-kabelnya, ambil kapasitornya dengan melepas sambungan kabelnya, lalu diganti kapasitor baru, penggantian kapasitor mungkin saja jadi merubah warna kabel, dan tentu saja sempurnakan servis dengan bersih-bersih, mumpung dibuka ya dibersihkan, kencangkan jika ada yang kendor, ditest, lalu ditutup lagi. Selesai. alhamdulillah.... walau katrok tapi sukses memuaskan pelanggan dan dapat duit hehe.... O...ya, kapasitor ini ada 4 kabelnya karena isinya ada 2 kapasitor dalam satu kemasan, biasanya ada keterangan di badannya, misalnya 10uF dan 5uF, yang besar untuk motor pencuci, yang kecil untuk motor pengering. Dan tentang harga kapasitornya..... Di toko elektronik terdekat saya berkisar 18rb - 25rb tergantung merk.

Mesin Cuci Mendengung tak Berputar

Seumur-umur belum pernah saya punya mesin cuci, makanya soal mesin cuci ya katrok beneran, lha rumahnya dekat kali yang airnya melimpah makanya nggak pernah kepingin punya mesin cuci, tapi sebagai penggemar utak-atik alat teknik ada aja keberuntungannya, kok ya ada orang yang nyuruh saya ngotak-atik mesin cucinya yang rusak. Bagi saya tentu saja pantang bilang tidak bisa, adalah kehormatan dikasih kesempatan seperti itu.

mesin cuci 2 tabung

Dalam sehari ada 2

Jenis-jenis Solder

Solder adalah alat pemanas untuk melelehkan timah sehingga menempel pada kaki-kaki transistor atau komponen elektronika lainnya, sehingga kaki-kaki tersebut bersatu dengan jalur pada pcb (printed circuit board). Keterampilan yang paling dasar yang diperlukan untuk merakit / memperbaiki

TDA2005 2 X 20 Watt Power Amplifier

This time, there is a series of audio amplifer 20W as well, but using IC TDA 2005 as a series of his base amplifier.
The series of 2x20 Watt Audio Power Amplifier using TDA2005 can you see in the picture below.



Performance of TDA2005M: (for this circuit); At 4.14 V supply voltage: 2 x 20 watts (stereo) into 4 Ohms.

Distortion: Approx. 0.2% at 4 Watts into 4 ohm load.

Frequency Range: Approx. 20 Hz to 22 KHz.

Input Sensitivity: Approx. maximum 150 mV rms. .

Power supply: + 8 to 18 volts, approx. 3.5 Amps maximum per channel.

Mosfet Amplifier with power output 400W

See figure below its power amplifier using transistor mosfet as amplifier.

skema 200 Watt High Quality Audio power Amplifier

This high skema power audio amplifier will give you top class quality for loudspeaker 4 – 8 ohm. Frequency range 20-20000Hz, Voltage 24-36V with current max 5A. You need heatsink to keep the transistor from overheating.

8 Watt Audio Amp

Here is the schematic for an 8 watt audio amp. This amp can be used as a simple booster, the heart of a more complicated amplifier or used as a guitar amp.

Schematic

LM383 Pinout

Parts

Part, Total Qty, Description, Substitutions
C1, 1 ,10uf, Electrolytic Capacitor
C2 ,1, 470uf ,Electrolytic Capacitor
C3 ,1, 0.1uF, Disc Capacitor
C4, 1, 2000uf Electrolytic Capacitor, 2200uF
R1 ,1 , 2.2 Ohm Resistor Anything Within 10%
R2, 1, 220 Ohm Resistor Anything Within 10%
IC1, 1 ,LM383 8 Watt Amp IC , ECG1232, TDA2002

Power Amplifier 400W Safari

OCL POWER AMPLIFIER

20 Watt / Channel Stereo Power Amplifier

Circuit Description
There are many instances where a simple and reliable power amplifier is needed - rear and centre channel speakers for surround-sound, beefing up the PC speakers, low powered tweeter amplifier, etc. For those who want to build their own 'Gainclone' amplifier, this will certainly do the job :-)
This project (unlike most of the others, but in a similar vein to Project 19) is based almost directly on the typical application circuit in the National Semiconductor specification sheet. You can also use the TDA2050 (from SGS-Thompson), which has almost identical performance and (remarkably) the same pinouts! As it turns out, the amp in the NS application circuit is pretty good, as is the (very similar) one from SGS. The amp is also remarkably simple to build - if you have a PCB! These ICs are a cow to wire on Veroboard - it is possible, but results are unpredictable.

2N3055 Power Amplifier

Simple and low cost. The optimal supply voltage is around 50V, but this amp work from 30 to 60V. The maximal input voltage is around 0.8 - 1V. As you can see, in this design the components have a big tolerance, so you can build it almost of the components, which you find at home. The and transistors
can be any NPN type power transistor, but do not use Darlington types... The output power is around 60W.Some comments:
- capacitor C1 regulates the low frequencies (bass), as the capacitance grows, the low frequncies are getting louder.
- capacitor C2 regulates the higher frequencies (treble), as the capacitance grows, the higher frequencies are getting quiter.
- this is a class B amplifier, this means, that a current must flow through the end transistors, even if there is no signal on the input. This current can be regulated with the 500Ω trimmer resistor. As this current incrases, the sound of the amplifier gets better, but the end transistors are more heating. But if this current decrases, the transistors are not heating so much, but the sound gets worse...

Skema Power Amplifier 300 Watt Mono

Part List

R1-19= 1Kohm 5W	R34-35= 0.1ohm 5W	C14-17= 100uF 100V
R2-3= 4.7Kohm	R36-43= 39ohm	C15= 100nF 250V polyester
R4-5= 22ohm	R37-42= 5.6Kohm 1W	Q1-2-3= BC547
R6-14= 10Kohm	R38-41= 220ohm 5W	Q4-5-6= BC557
R7-8= 1Kohm	R39-40= 0.1ohm 5W	Q7-11-12= BD140 or BC640
R9-23*=10K ohm	R44-45= 0.1ohm 5W	Q8= BC549
R10= 10ohm *see circuit sch.	R46= 4.7ohm 2W	Q9-10-15= BD139 or BC639
R11-13= 2.2Kohm	R47= 100ohm	Q13-14= MJ15004
R12= 22Kohm	C1= 2.2uF 25V	Q16-17= MJ15003
R15-16= 22ohm	C2-6= 330pF ceramic	TR1= 2K2 Trimmer
R17-18=  4.7Kohm	C3-8= 100uF 100V	F1-2= 5A Fuse Fast
R20-25= 390ohm	C4-9= 100nF 250V	D1-3= 5.1V 0.5W Zener
R21= 6.8Kohm	C5= 100nF 100V polyester	D2= 62V/5W Zener or 47v and 15V in series
R22=  4.7Kohm	C7= 100uF 25V	D4-5= 1N4004
R24-26-33= 220ohm	C10= 1.5nF 100V polyester	L1=10 turns diameter 1mm in 15mm diameter tube
R27-32= 100ohm 1W	C11-12= 1.5nF 100V polyester
R28,29,30,31= 100ohm	C13-16= 100nF 250V polyester	*Use R23=6k8 for 4 ohm loudspeakers

. SPECIFICATIONS POWER OUTPUT 200W rms/8 ohm 310W rms/4 ohm 800W rms/8 ohm (Bridge mode) FREQUENCE RESPONSE 20HZ-20KHZ +/-0.5dB INPUT SENSITIVITY 1V for 200W/300W HUM AND NOISE -105dB THD <0.1% DAMPING FACTOR 65 . Power Suplly For 300W Amp.

OUT VOLTAGE FROM POWER SUPPLY [+V1]= +68V DC [+V2]= +15V DC [+V3]= +68V DC [-V1]=   -68V DC [-V2]=  -15V DC [-V3]=   -68V DC

Power Supply for two Power channel , with Prodection and Bridge circuit (soft start ). T1= 230V AC/ 2X47V 350VA           ................                     2X15V 30 VA* C1-4= 4700 uF 100V C15= 33nF 630Vac C5-8= 4700 uF 25V CX= 33nF 630Vac  T2=230V AC/ 2X47V 350VA C6-9= 100nF 100V F1= Fuse 2A Slow BR1-3=4x1N5404 or 35A Bridge C7-10= 47uF 25V IC1= 7815T RX= 47R 15W C11...14= 4700uF 100V IC2= 7915T

Power Amplifier 80 Watt

Power Amplifier 80 Watt

Circuit 35W Amplifier BCL by TDA2030

The 35W Amplifier BCL by TDA2030 is easy to build, and very inexpensive,Easy to build.
To use Power Supply +15V -15V >2A.
IC TDA2030 must be mounted on heatsink.
Can be directly connected to CD players, tuners and tape recorders.

Power Amplifier 350W

BTL

BTL adalah rangkaian elektronika yang digunakan untuk menggabungkan 2 power amplifier mono dengan output Speaker + Speaker

Power Amplifier 180Watt

RICE COOKER

Rice Cooker atau penanak nasi merupakan alat rumah tangga listrik yang berguna untuk memasak nasi. Meskipun tujuan utama alat ini adalah untuk memasak nasi, tetapi dapat juga difungsikan untuk merebus sayuran, mengukus kuah dan sebagainya.

SEJARAH RICE COOKER

Rice cooker pertama kali ditemukan oleh Yoshitada Minami. Pada tahun 1937, tentara Jepang mulai menjalankan prinsip kerja perangkat penanak nasi bertenaga listrik tersebut. Awalnya rice cooker yang digunakan terdiri dari wadah kayu tahan bocor dan lempengan logam bertenaga listrik. Lempengan logam tersebut berfungsi memanaskan wadah kayu yang sudah terisi beras dan air di dalamnya. Wadah kayu yang terus dipanaskan dengan logam pemanas, kemudian menjadikan beras di dalamnya masak. Saat itu, proses untuk mengubah beras menjadi nasi masih sangat lama karena wadah kayu yang digunakan belum dilengkapi penutup. Akibatnya, uap panas yang dihasilkan dari air mendidih di dalam wadah terbuang percuma ke udara bebas.

Untuk menyingkat waktu, kemudian perangkat ini dilengkapi dengan tutup, sehingga uap panas bisa dimaksimalkan fungsinya di dalam wadah untuk menjadikan beras lebih cepat masak jadi nasi. Hasil dari penyempurnaan ini kemudian memunculkan ide Mitsubishi memproduksinya secara massal. Pada tahun 1945, perusahaan tersebut untuk pertama kalinya memproduksi dan memperdagangkan rice cooker.

Jika tentara Jepang membuat rice cooker dengan wadah kayu, Mistubishi melengkapi perabotan ini dengan wadah aluminium. Dengan demikian, hantaran panas di dalam wadah bekerja lebih maksimal. Dampaknya, nasi di dalam wadah menjadi cepat sekali masak. Ditambah lagi, uap air yang terjebak di dalamnya akibat tertutup rapat, ikut menghasilkan panas yang mempercepat proses menanak nasi.

Inovasi ini ternyata belum menjadi titik akhir bagi rice cooker. Pada tahun 1956, Toshiba menyempurnakan perabot ini secara signifikan. Saat itu, Toshima membuat produk membuat rice cooker yang secara otomatis berhenti bekerja begitu nasi yang dalamnya sudah masak. Inovasi ini menjadikan rice cooker bekerja lebih aman dibanding sebelumnya.

Toshiba meraih sukses besar dengan inovasinya. Dalam satu bulan, rata-rata 200 ribu rice cooker terserap pasar dalam negeri. Empat tahun setelah produk Toshiba ini diluncurkan, sekitar 50 persen warga Jepang melengkapi dapurnya dengan rice cooker.

Seiring perkembangan waktu, alat ini kemudian menembus pasar dunia dan dilengkapi fungsinya. Alat yang semula hanya bisa memasak nasi, kemudian dilengkapi dengan fungsi menghangatkan nasi, juga menghangatkan sayur-mayur. Namun demikian, sumber tenaga yang digunakannya tetap listrik.

GAMBAR BAGIAN-BAGIAN LUAR RICE COOKER

Gambar Bagian-Bagian Luar Rice Cooker

DIAGRAM KELISTRIKAN DARI RICE COOKER

Gambar Diagram Kelistrikan Rice Cooker

PRINSIP KERJA RICE COOKER

Pada waktu menanak nasi, saklar akan terhubung dengan elemen pemanas utama, arus listrik langsung menuju ke elemen utama dan lampu rice cooking menyala. Ketika suhu pemanas mencapai maksimal dan nasi sudah matang maka thermostat trip (magnet dari otomatis) langsung menggerakkan tuas sehingga posisi saklar jadi berubah mengalirkan listrik menuju ke elemen penghangat nasi melewati thermostat.

Pada posisi penghangat ketika suhu thermostat sudah maksimal arus yang menuju ke elemen penghangat akan terputus otomatis, begitu pula ketika suhu pada thermostat berkurang maka otomatis arus menuju elemen penghangat akan terhubung kembali secara otomatis, proses ini akan berlangsung secara terus menerus.

PERAWATAN RICE COOKER

Perawatan pada rice cooker relative ringan, perawatan dilakukan terhadap fisik, kelistrikan dan sedikit bagian mekanik. Berikut beberapa tips cara merawat rice cooker :

1. Untuk menghindari agar nasi tidak menempel di bagian dasar panci, aduk sesering mungkin selama memasak.
2. pilih rice cooker dengan panci yang memiliki kekuatan panas merata dan hemat listrik karena akan mempengaruhi kualitas nasi yang dihasilkan.
3. Segera matikan/cabut power listrik jika nasi tinggal sedikit, sehingga anda dapat berhemat listrik.
4. Tunggu hingga cooker sudah dingin, angkat panci dalamnya, dan tuangkan air untuk merendam sisa-sisa nasi yang masih menempel. Lalu biarkan hingga sisa nasi terkelupas.
5. Cuci panci dengan spons lembut agar tidak menggores lapisan panci/Teflon
6. Bilas dengan air hangat setelah pencucian guna mengangkat bakteri-bakteri pada panci rice cooker usai digunakan.
7. Pastikan tidak ada sisa sabun yang tertinggal selama proses pencucian agar nasi yang dimasak nantinya tidak berbau sabun.
8. Segera keringkan panci dalam yang sudah dicuci.
9. Jangan lupa juga untuk membersihkan panci luarnya dengan lap lembut.

PERBAIKAN RICE COOKER

Bagian yang memungkinkan kerusakan pada rice cooker antara lain :

1. Kabel tenaga putus atau isolasi terkelupas

Cara perbaikannya bila memungkinkan diperbaiki/diisolasi pada bagian yang rusak, tetapi kalau kabel sudah cukup tua dan pendek sebaiknya diganti yang baru.

2. Saklar

bila kerusakan yang terjadi bagian seperti pegas/ kontak-kontaknya. Karena model saklarnya tidak umum dijual dipasaran, bila rusak memerlukan perbaikan atau dimodifikasi pada tukang service.

3. Elemen pemanas

biasanya disebabkan oleh kesalahan tegangan, dimana biasanya dipakai untuk tegangan 110 V kemudian dipakai pada tegangan 220 V. sebab lain karena kurangnya pemeliharaan sehingga pada bagian elemen atau bagian dasar rice cooker berkarat, sehingga pelindung elemen rusak dan putus atau terhubung singkat. Jadi untuk memperbaikinya, elemen pemanas harus diganti dengan yang baru.

Perbaiki Rice Cooker

Rice cooker biasanya di kategorikan  dalam alat rumah tangga yang peranannya sangat penting  dan daya yang dibutuhkan untuk menyalakannya tidak besar antara 300 watt-800 watt. Rice cooker peralatan rumah tangga yang rutin digunakan setiap hari. Sehingga alat penanak nasi ini  rentan akan kerusakan. Bila Rice cooker bermasalah terpaksa anda menunda makan bahkan bisa-bisa anda akan makan diluar rumah. Karena Penanak nasi ini sering digunakan biasanya sering timbul kerusakan ringan hingga besar, dari tidak bisa menghangatkan nasi, nasi menjadi kering, nasi menjadi cepat basah bahkan rice cooker mati total, pusing nich! please tolong ?? Untuk Mengatasinya Simaklah Tulisan Yang Menarik ini. Selamat Mencoba.

Diagram Kerja Rice Cooker

Cara Kerja cooking, pada saat saklar atau swicth terhubung, arus listrik dari L langsung di alirkan ke cast heater {yang menyatu dengan logam menghasilkan daya 300-400 watt tergantung jenis rice cookernya} dan led cooking sehingga lampu led cooking menyala, dan cast heater menghasilkan panas secara maksimal. Apabila tegangan listrik masuk 220 volt maka cast heater  mendapat tegangan 220 volt pula. Pada titik didih air panas 100 celcius , air dalam panci sudah menguap semua kemudian Panas dilanjutkan naik hingga mencapai 134 celcius Thermostat trip artinya pegas lepas dari magnet. Di dalam Thermosstt terdapat magnet dan pegas, pada suhu ruang gaya magnet lebih besar dari gaya pegas. Bagian metal Thermostat (bagian yang kontak langsung dengan panci tempat nasi) menyensor panas dari panci apakah panasnya sudah mencapai sekitar 134 derajat celcius. Metal bila terkena panas maka daya magnet berkurang sehingga gaya pegas lebih besar dari gaya magnet. Akibatnya pegas terlepas dari magnet (menjauh) sehingga menekan tuas dan tuas menekan menggerakkan saklar menjadi off  atau terputus hubungan listriknya, lalu masuk ke mode warming Rice Cooker.

Cara Kerja Saat Warming, arus listrik dari L melalui mica heater {termistor adalah semacam kertas mica yang berfungsi sebagai termistor, yaitu tahanan makin besar bila bertambah panasnya. Makin besar tahanan maka tegangan yang masuk berkurang sehingga mengurangi daya panas yang dihasilkan heater. Sehingga mampu mengontrol panas cooker saat warming supaya panasnya tetap di kisaran 70-80 celcius}  dan led warming. Tegangan yang keluar dari mica heater kurang dari 25 volt. Pada Saat Posisi warming, cast heater hanya mendapat tegangan kurang dari 25 volt, sedangkan tegangan yang masuk ke cast heater dikontrol oleh termistor atau mica heater sehingga memperoleh panas yang lebih stabil sekitar 70-80 celcius untuk menjaga nasi tetap hangat.
Apabila Anda Paham cara kerjanya Rice Cooker ini, Anda dapat memperbaiki kerusakannya dengan sangat mudah, ini kuncinya.

Gambar Rangkaian kelistrikan Rice Cooker Secara Umum.



Contoh kasus.
Kerusakan Rice cooker Merek Youngma dengan indikasi mati total
Analisa Masalah.
Rice cooker Youngma menggunakan Fuse/sekring untuk pengaman temperaturnya, apabila temperatur melebi hi 115 derajat Celcius maka fuse akan putus /sekringnya putus. Lalu Anda tidak bisa masak nasi, kasian laparnya..
Cara Memperbaikiny.
Pertama bongkar bagian cover bawah dari rice cookernya selanjutnya buka sekerup yang terletak dekat kabel colokan ke listrik, kemudian congkel cover dengan obeng minus atau alat sejenis. Letak fuse di dalam pelindung kabel yang terletak diantara tabung rice cooker dengan cover samping.  Gantilah fuse yang mati dengan fuse yang baru  yang sejenis Tutup kembali cover yang dibongkar dan bimsalabim  rice cooker milik anda sudah bisa normal kembali.

Kasus

Kerusakan  rice cooker tidak bisa dipakai untuk memasak, lampu cook / warm mati,Tidak bisa masak, Penghangat tidak berfungsi,Nasi basiatau berwarna kuning atau nasi jadi Kering.

Analisa masalah dan perbaikan:
Anda periksalah kabel dayanya, apabila putus gantilah dengan yang baru. Kemudian  Periksa  elemen pemanasnya dengan ohm meter. Bila tahanannya menunjukkan harga tak terhingga berarti elemennya putus, segera ganti dengan yang baru yang sesuai dengan aslinya.
Anda bisa memperbaiki sendiri rice cooker dengan mempraktekannya. Selamat mencoba.

Elemen-elemen Rice Cooker :

• Tempat menanak nasi yang terbuat dari aluminum yang telah di campur atau di bungkus dengan anti lengket.
• Elemen pemanas ,elemen pemasan ini bisanya berada di dalam dan di tempel pada bagian dalam dan tidak mudah untuk di perbaiki  sekarang elemen pemanas dibuat permanen jadi untuk perbaiki sukar di perbaiki.
• Bagian luarnya. bagian luar untuk melindungi elemen pemanas dan bagian rangkaian kelistrikanya ,biasanya bagian luar ini di lengkapi dengan lampu indikator biasanya lampu indikator ini berwarna hijau dan merah .
• Kabel penghubung, kabel ini menghubungkan arus sumber ke rice cooker, biasanya pada kabel penghubung sudah di lengkapi dengan tombol kontak.
• Tutup rice cooker .penutup Rice cooker  terdiri dari dua : penutup dalam yang terbuat dari aluminium dan penutup luar yag terbuat dari bahan plastik.

Proses  Kerja Rice Cooker untuk Memasak nasi dan menghangatkannya.
Rice cooker atau penanak nasi  bekerja dengan memanaskan air sampai ke titik didihnya. Pada saat itu Panas akan mengalirkan ke panci tempat beras dan airnya ditarohkan. Air akan menguap pada temperatur 100 derajat Celsius. Pada tempa ratur tersebut semua air akan habis menguap dan diserap oleh beras dan air menjadi nasi. Sehingga tepat ketika air di dalam panci sudah habis, nasi pun menjadi masak.

Didalam rice cooker terdapat sebuah elemen termostat gunanya untuk mengatur susu tetap hangat.
Termostat akan mendeteksi apakah air sudah mencapai titik didihnya atau belum. Bila air sudah
mencapai titik didihnya (100 Celsius), rice cooker mempertahankannya beberapa saat (membiarkan semua air menguap) lalu menurunkan suhu menjadi sekitar 60-70 derajat Celsius sehingga suhu di dalam panci akan
bertahan untuk menghangatkan nasi di dalamnya. Nasinya bisa tahan lama. Selamat menikmati Makan Nasi.
