Titik penting pada TV Sharp Wonder - Universe

Semua titik solderan pada TV tentu penting, tetapi tentu tak semua yang perlu dipikirkan.
TV Sharp yang menggunakan IC TDA9381PS IX3410, IX3412, IX3368 punya titik-titik yang banyak diminati tukang servis:

Titik B+ IC tersebut terdiri dari 2 macam tegangan, 8V pada pin 14, dan 3,3V pada pin 54, 56, 61.

Titik reset, ada pada pin 60.

Titik power (on/off), ada pada pin 1, saat ON pin ini 'high' mentrigger basis TR Q723 (SMD).

Titik protect, pasti ini paling dicari tukang servis baik cowok maupun cewek, yang udah kawin maupun yang belum, yang udah bapak-bapak maupun mbakyu-mbakyu. Pin protect ada pada pin 8, biasanya terhubung dengan kawat jumper (J223), jika jumper dilepas protect-pun terbuka, TVpun hidup, tinggal cari penyebab kenapa TVnya mrotect. Apa cukup J223 saja? Tidak. Walau J223 sudah dilepas mungkin saja masih mrotect.

Untuk sekedar contoh yang lebih lengkap, kita dapat memperbaiki TV Sharp Universe yang mrotect itu dengan metode ngawuryoben ini, begini, pertama perhatikan kedua gambar ini,

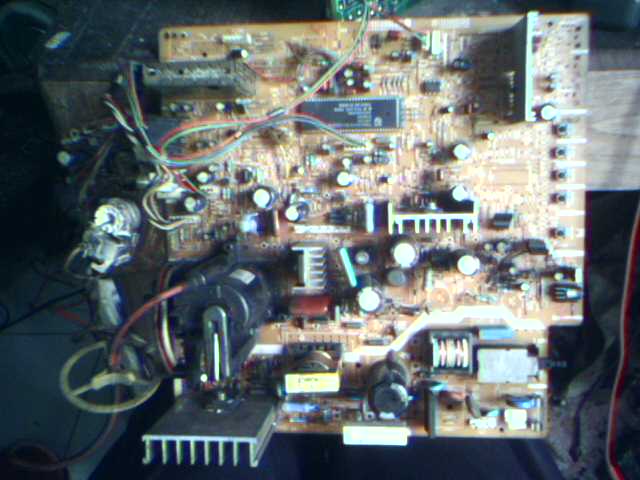

mesin TV Sharp Universe

titik penting TV Sharp Universe
Di situ ada bulatan-bulatan merah adalah titik-titik penting yang perlu dicabut komponennya (tempatnya tidak tepat benar karena fotonya berkualitas jelek, jadi kurang lebih di sekitar situ), semua diodanya  adalah dioda universal (biasa)
  1. D609 protek tegangan 8V
  2. D606 protek ABL/x-ray
  3. D614 protek Heater
  4. D752 protek tegangan 5V
  5. D504 protek tegangan 16V (sound amp)
  6. D502 protek tegangan 45V vertikal (IC TDA8357J)
  7. D503 protek vertikal out
  8. D613 protek pada tegangan 180V
  9. Q603 transistor SMD, protek x-ray
  10. J223 kawat jumper protek utama
Semua protektor itu dilepas solderannya, terus tambah satu lagi: Q723 transistor SMD (tanda panah halilintar di gambar tsb) untuk on-off power supply dishortkan antara kolektor dengan emitor (ground) untuk memaksa power supplynya ON terus, bagian ini mudah ditemukan dengan dioda 2 buah yang bertemu katodanya dan terhubung dengan kolektor TR tsb.
tanda panah : jika bagian tsb dishortkan ke ground, regulator ON
Jika semua hal tsb sudah dilakukan maka TV dapat dipaksa hidup, karena itu berlanjut ke acara selanjutnya yaitu: kepada beliau TV Sharp Universe, jika mau kebul-kebul, cepret-cepret, njlaret, panas, atau mau njeblug di depan mata tukang servisnya dipersilakan.
Sunbernya : http://teknikamania.blogspot.com/2011/01/titik-penting-pada-tv-sharp-wonder.html
